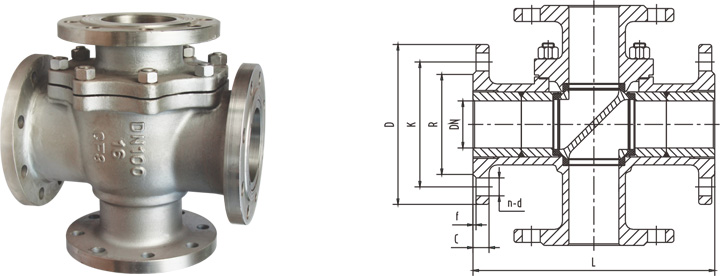

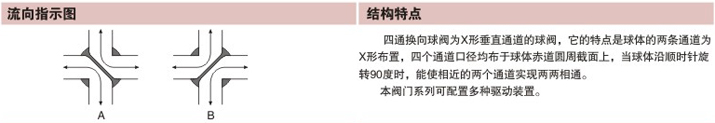

四通球閥的結構特點：
四通換向球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90°時，能使相近的兩個通道實現兩兩相同。
本閥門系列可配置多種驅動裝置。

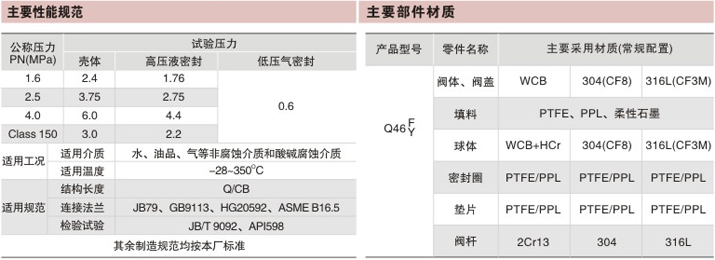

主要性能規范：
|
公稱壓力 PN（MPa） |
試驗壓力 |
||
|
殼體 |
高壓液密封 |
低壓氣密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
Class 150 |
3.0 |
2.2 |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
|
使用溫度 |
-28~350℃ |
||
|
適用規范 |
結構長度 |
Q/CB |
|
|
連接法蘭 |
JB79、GB9113、HG20592、ASME B16.5 |
||
|
檢驗試驗 |
JB/T 9092、API598 |
||
